Aqui otro trabajito mata ocio esta vez es un audio amplificador basado en el integrado TDA2050 de phillips. es baratito, tiene pocos componentes alrededor, suena duro, buen balance DC, rechazo al ruido de la fuente super bueno, inmune a la RF y gran sonido bota 50 watts utilizando fuente de +/- 18volts, demasiado facil de armar sobre todo cuando te lo pongo ya masticado con fotitos y todo

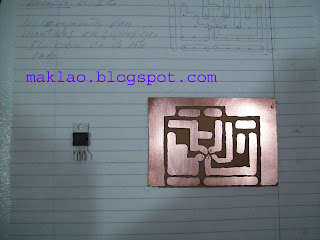

La mascara en la placa de cobre es esmalte de uña y la mezcla corrosiva utilizada es segun receta australiana acido clorhidrico y peroxido de hidrogeno, pueden usar percloruro ferrico tambien
SI SE VAN A COPIAR PARA TRABAJOS ESCOLARES O POR EL ESTILO MENCIONEN FUENTE DE LA INFORMACION, NO SEAN RATONES!!
lo mas brutal de todo fue doblar la chapa que hace de chasis y panel, tuve que hacerlo colocando un martillo en mi mano mas mala y sujetando con la otra en una esquina del cuarto, despues de muchos porrazos termino sometiendose a la idea concebida, luego hubo que pulirla con friega-ollas, quedo como espejo
ese disipador negro lo saque en el año 92 de un tv viejo, los conectores negro y rojo son de un protoboard dañado, ese transformador lo recogi de la basura hace añales
BURDA DE LO BRILLANTE QUE QUEDO
CARTELUO ES LO QUE!!
