--------------VOLTAGE BOOSTER-------------

Bonito miniproyecto en el que con una pila de voltio y medio se enciende a plena luz un led blanco o azul cuyo voltaje minimo de encendido suele ser de 3,5 a 4,5 voltios , esto gracias al efecto fly-back del oscilador conformado por un pequeño transformador toroidal de 15 + 15 espiras , un transistor
123AP y la resistencia limitante de 1k .

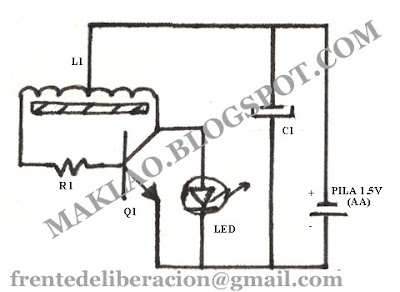

Puede ser usado como pequeña linterna en sustitución de velas , su consumo es bastante bajo de cerca de 45 m.a. lo cual con una pila tamaño C podria funcionar durante varios dias , el voltaje minimo de la pila para que arranque es de aproximadamente 0,6 volts y en mi caso funciono hasta que la tensión de la misma bajo hasta 0,29 volts . He aqui el esquematico.

Esta es la lista de los componentes:
C1= 10mf / 6 volts
LED= led blanco de alta luminosidad (tipico4 volts / 16 ma)
R1= 1 K
Q1= NTE 123AP
L1= 15+15 espiras sobre toroide de ferrita
PILA= TAMAÑO AA, C o D de voltio y medio
