VOLTAJE BOOSTER INTERMITENTE-------

La misma huevada que el proyecto anterior solo que este produce destellos de muy corta duración y el consumo global del circuito es extremadamente bajo, yo coloque una de prueba en regimen continuo usando una pila tamaño AA de de muy mala calidad hace 25 dias y todavía parapadea como el primer dia , creo lo hara por un mes o algo mas.

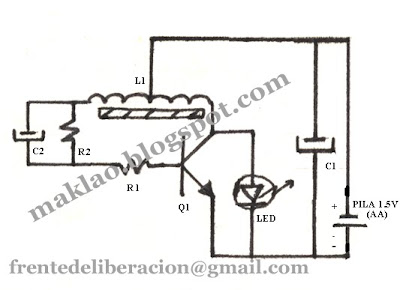

Este circuito en la practica puede servir para señalizar puntos estratégicos en la oscuridad como pueden ser vias de escape , ubicación de extintores y por el estilo o simplemente para hacer el bobo colocándoselo dentro del bolsillo u otra ubicación de su preferencia , si lo va a colocar en lugares humedos o apretujados se recomienda que al circuito se lo enchumbe totalmente en pega epoxy. Aqui el diagrama electrico:

@@@@@@@@@@LISTA DE COMPONENTES@@@@@@@@@@

C1= 10mf / 6 volts
C2=22 mf / 6 volts
LED= led blanco de alta luminosidad 4 volts / 16 ma
R1= 1 K
R2= 220 K
Q1= NTE 123AP
L1= 10+10 espiras sobre toroide de ferrita
PILA= TAMAÑO AA, C o D de voltio y medio
