antena direccional guia circular onda completa

Despues de varios prototipos de antenas para WIFI y producto de la revision de materiales y componentes usados me sorprende camo no cai en cuenta antes en el detalle de la longitud de la base del conector de RF al codo en la antenitas que vienen de fabrica con la mayoria de las tarjetas WIFi tanto del tipo PCI como las usb con antena externa removible , teniendo estas en su gran mayoria casi 3 centimetros lo que es aproximadamente o.4 de longitud de onda para la banda de 2470 MHZ he llegado a la conclusion y ha la vez a la aplicacion practica de modo que va a ser bien dificil hacerlo de una forma mas sencilla y economica que la expuesta aqui, siendo ademas tecnicamente excelente ya que no tenemos perdidas en conectores y cablecillos que ademas son altamente probable de dar problemas dificiles de detectar para el neofito, añadido a esto me resulto sorprendentemente bueno el performance de ganancia en la direccion favorable y en la relacion frente atras .
ESTA ES LA TARJETA WIFI QUE UTILIZO


SU MAJESTAD LA LATA pintada de blanco, cortada a la medida y con los agujeros
el tie-rap y la tuerca por el lado de adentro pegada con soldimix

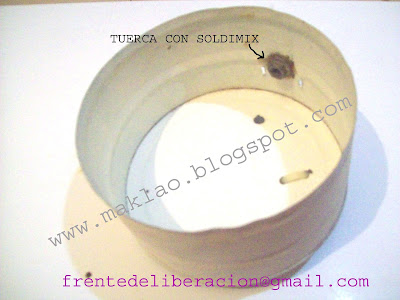

AQUI VEMOS LA PARTE DE ADENTRO
la tuerca y los huecos. por cierto
el hueco para pasar el conector de la tarjeta WIFI que se enrrosca a la antena es de un diametro tal que el conector de la tarjeta pase sin dificultad pero no tan amplio como para dejar pasar el correspondiente a la antena de este modo se retendra mecanicamente en su sitio y ademas hara contacto de tierra con la lamina del envase mejorando una bola el desempeño y evitando que el chasis radie señal de forma anarquica que es justamente lo que se quiere evitar .
Ademas le hice a la lata otros dos pequeños agujeros y pase un tie rap plastico de modo que coincida con la parte mas proximal al conector usb de este modo se evita que los tirones del cable usb creen stress mecanico sobre el conector de antena


YA ESTA MONTADA LA TARJETA WIFI con la antenita original que trajo de fabrica y el tie-rap por lo de los tirones ya saben!!.

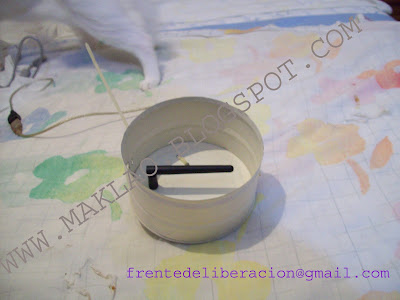

EN LA VISTA DESDE DENTRO SE APRECIA la antenita centrada y espaciada algo menos de un cuarto de onda de el fondo metalico, esta medida es altamente critica y caprichosa con los 28mm a mi me ha resultado siempre optimo pero si tienes algo que te sirva de indicador de señal puedes tratar de tunearlo acrcando y alejandola del fondo con un pitillo o palillo chino o algo aislamte que interfierra en la medicion, como indicador podeis uasr las cornetas amplificadas de la computadora , para ellos tienes que hacer que tarjeta emita de forma constante eso se logra poniendo la conexion en AD-HOC o en SOFT-AP y seleccionando el beacon interval lo mas frecuente que puedas , yo lo pongo en 20 milisegundos , de todas formas eso es mucho complicarse para neofitos en la materia y te recomiendo dejes el espaciado en 28mm y listo.

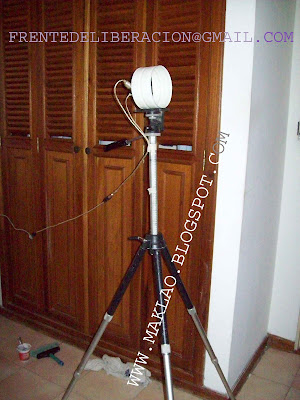

Aqui ya esta montada en un tripode de camara que yo uso para hacer pruebas de laboratorio, obviamente lo podeis montar de otra forma ya que la ubicacion de trabajo normalmente sera del lado de afuera de alguna ventana apuntando hacia el lugar donde este el router o computadora ad-hoc o soft-ap que se quiera comunicar.

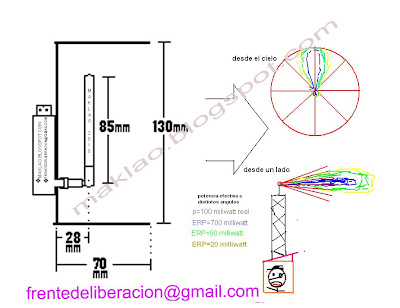

VACILENSE EL GRAFICO COMO DECIMOS LOS VENEZOLANOS ME BOTE
en el se ven claramente las medidas en corte lateral y al lado ilustre las intensidades de campo con respecto al angulo desde arriba y desde un lado , las ganancias en la practica son bastante mayores que los que expresa la ERP (efective radiated power) ya que esta no considera la ganancia de quiatrse de encima la bola de interferencias de direcciones indeseadas provenientes de telefonos inalanbricos, camaritas de vigilancia, bluetooth y obviamente de los emperadores del terror en esta banda de uso libre y sin derecho a pataleo: los horno microonda. asi se explica que la conexion en la que hice una prueba practica sin las latas daban una conexion intermitente de entre 1mb/s y nada de señal paso a 48mb/s todo el tiempo y a veces a 54mb/s que es la maxima velocidad que la tarjeta y el router remoto acepta.
Si van a utilizar material de este blog no sean parasitos y de credito por lo menos de la fuente de las informaciones, igual se aplica para otros blogs, manuales y periodicos de papel o internet, estaria bien si usaran los comentarios para hacerme saber del uso de el mismo


HE ABAJO UNA FOTO DE PROCEDIMIENTO DE FIJACION con un tubito de plastico fijado a la parte de atras con un tie-rap pasado por dos huecos y un pedado de palo de escoba fijado en la reja de la ventana , bueno la foto la saque en la mano ya que para sacarla en el palo de escoba donde fue instalado era dificil ya que habia tremenda perra chow-chow, el palo lo fije a la reja desde dentro, luego por un espacio entre barrotes saque el dispositivo y lo apunte en la direcion requerida, todo desde adentro , por eso le saque la foto en el laboratorio ademas no megusta sacar la camara a pasear con tanto malandro buscando que empeñar para comprar un poco de crack para drogarse, otra cosa de notar es que la tarjeta WIFI en esta foto es de antena integrada , aqui el tema de las distancias del fondo son otras pero lo que yo queria mostrar es el tubito plastico el la parte de atras y la tapa plastica que era original de la lata de leche de la que recorte el pedazo ademas le puse una cinta adhesiva negra al rededor para que no se vaya a salir la tapa y ademas sella cualquier entrada de agua aunque debajo de un alero siempre salpica cuando llueve con viento



Cualquier duda recurran a los comentarios o llamen con el boton de skype que esta arriba y a la derecha con los colores de la bandera en forma de tambor.
