19 dic. 2002

control fotoelectrico simplificado

--------------------------------descripcion--------------------------
sencillo circuito para encender en la noche y apagar al amanecer las luces exteriores a diferencia del anterior usa solo un transistor y aunque carece de el efecto de corte limpio e histeresis funciona perfecto siempre y cuando no reciba directamente la luz de las luminarias que controla, por lo de la histeresis ni nos preocupamos ya que el rele por sus propiedades magneticas y mecanicas cumple con este cometido, o sea si con cierta corriente de bobina se activa para desactivarse requrira que esta corriente baje bastante mas que solamente un poco por debajo de la que lo activo .
-------------------------------esquematico----------------------------

-----------------------------lista de componentes------------------------
C1=680 nf/250 volts NP
C2=100mF/50 VOLTS
R1=cualquiera de 10 hasta 100ohm 1/2 W
R2=10k
ZD1=48 VOLTS 1/4 W
CR1=puente rectificador 1/2amp 100V
Q1=nte123ap
RLY1=rele de 48 volts/3000 omhs
LDR= cualquier LDR comun y silvestre
----------------------------funcionamiento ----------------------------
El capacitor (C1) de 0.68uf/250 actua como limitador de corriente y la resistencia (R1) que puede ser de 10 a 100 ohms tiene la mision de limitar la corrriente en componentes de alta frecuencia como por ejemplo cuando se conecta la entrada la onda de AC esta en un pico, a continuacion esta el puente rectificador de onda(CR1) completa un condensador de 100uf/50 volts(C2) y un diodo zener(ZD1) de 48 volts muy importante este ultimo ya que si lo omitimos el voltaje subiria cerca de 180 volts lo que superaria por mucho la tension colector-emisor del transistor especialmente al estardesactivado el rele en la oscuridad, todo lo anterior constituye pues la fuente dealimentacion. Despues de esto esta el transistor (Q1) actuando como amplificador de corriente de la LDR que actua como una resistencia que varia con la
intensidad luminica que recibe y puede estar entre un megaohm en la oscuridad hasta
solo 1 kiloohm a plena luz por ello se incluye una resistencia limitante (r2) de 10K, esta evitara que con grandes luminosidades la corriente base-emisor vdel transistor sea demasiado alta y esto haga decender la tension de alimentacion del circuito y porconsiguiente la desactivacion del rele lo que causaria el ridiculo comportamiento de prenderse las luces a pleno mediodia.

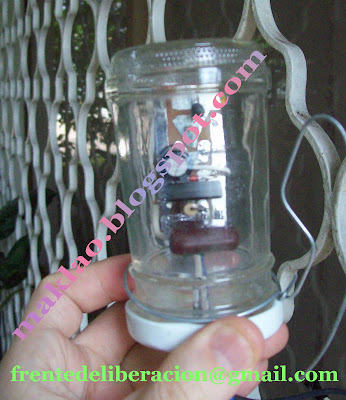

--------------fotos del circuito impreso y, montaje y estado final------------
haz click sobre las fotos para verlas en pantalla completa
